PHOTOVOLTAÏQUE ET SITE ISOLES

Qu'est ce qu'un site isolé ?

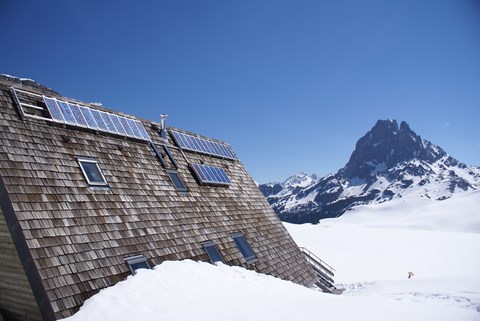

Un site isolé n'est (par définition) pas raccordé au réseau électrique (comme un refuge en montagne) car trop loin ou trop coûteux à raccorder au réseau. Il sera alors alimenté par un générateur électrique autonome.

Qu'est ce qu'un site isolé ?-Lumensol

Système PV autonome pour site isolé

Un système PV pour site isolé est un générateur électrique autonome.

Les différents types d'installation autonome peuvent aller de 1 panneau couplé avec 1 régulateur de charge et 1 batterie a des systèmes de plusieurs kW.

Tout cela dépend du type et de la quantité de consommateurs que l'on veut utiliser.

Simple DC

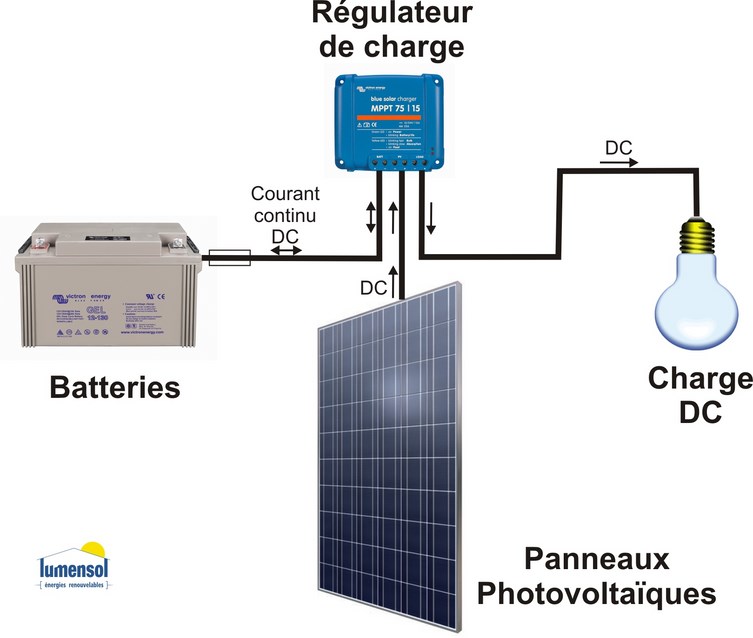

système PV autonome simple-site isolé-Lumensol

Un système PV autonome simple est généralement composé de :

  • 1 ou plusieurs panneaux PV
  • 1 ou plusieurs batterie 12Vdc + protection
  • 1 régulateur de charge DC

sur une charge fonctionnant en courant continu DC

Exemples :

  • Eclairage
  • Enseignes Lumineuses

Simple AC

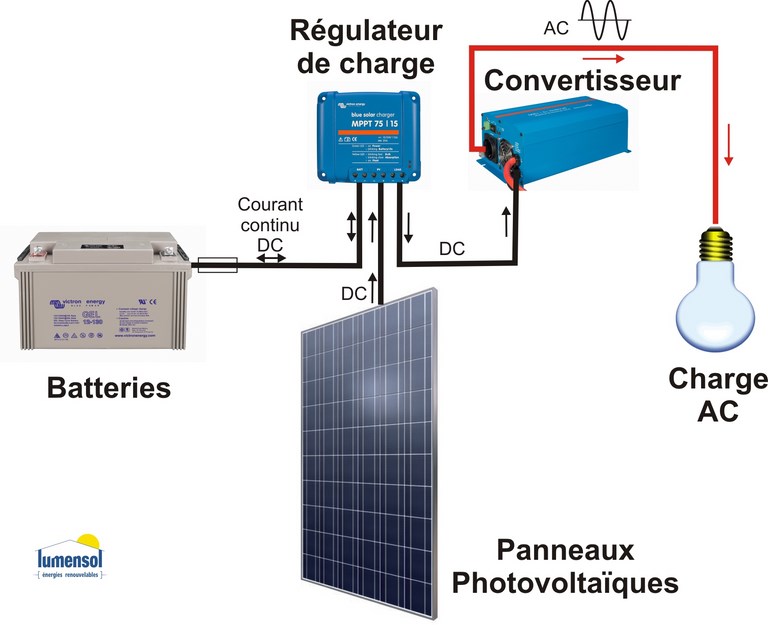

système PV autonome simple-site isolé-Lumensol

Un système PV autonome simple est généralement composé de :

  • 1 ou plusieurs panneaux PV
  • 1 ou plusieurs batterie 12Vdc + protection
  • 1 régulateur de charge DC
  • 1 convertisseur permettant d'obtenir du 230 Vac

sur une charge fonctionnant en courant alternatif AC

Complexe DC

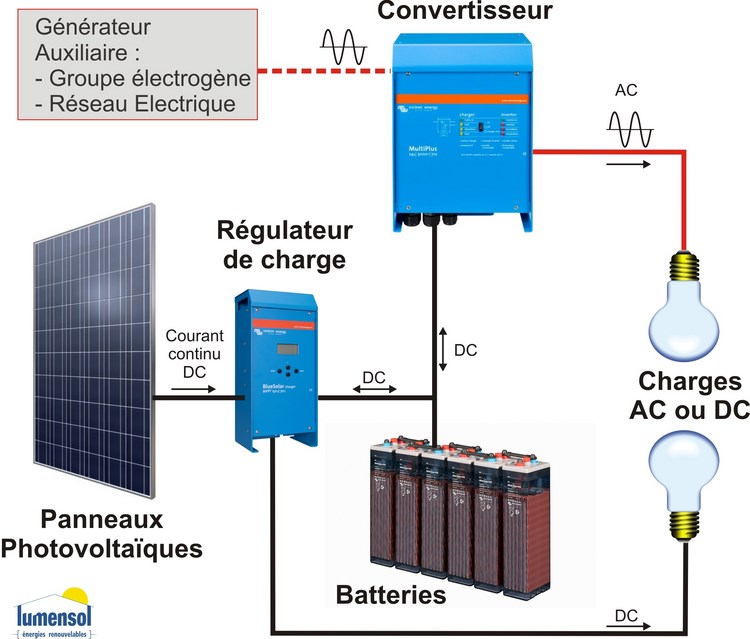

système PV autonome complexe DC-site isolé-Lumensol

Dans un système complexe DC, l'énergie solaire est convertie en courant DC.
De taille pouvant atteindre quelques kWc il est généralement composé de :

  • plusieurs panneaux PV
  • plusieurs batterie 2Vdc + protection
  • 1 régulateur de charge DC
  • 1 convertisseur permettant d'obtenir du 230 Vac
  • éventuellement un générateur auxiliaire (groupe électrogène...) permettant de pallier le manque de soleil les mois d'hiver.

sur une charge fonctionnant :
- soit en courant continu DC

  • soit en courant alternatif AC

Complexe AC

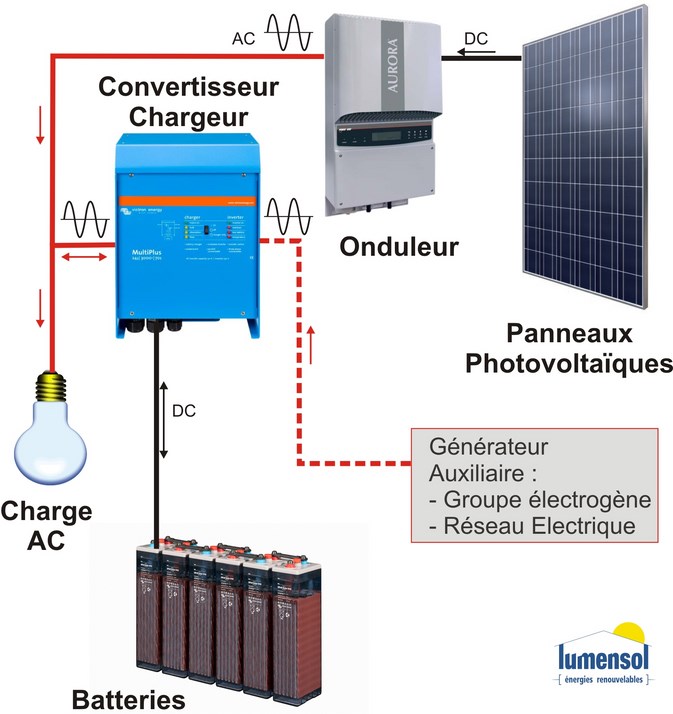

système PV autonome complexe AC-site isolé-Lumensol

Dans un système complexe AC, l'énergie solaire est convertie en courant AC avec le même type d'onduleur que ceux utilisés pour les raccordement au réseau.
Pour de grandes installations, il est plus efficace de convertir directement l'énergie solaire en courant alternatif CA.

De taille pouvant atteindre plusieurs kW il est généralement composé de :

  • plusieurs kWc de panneaux PV utilisés pour le raccordement réseau
  • plusieurs kVA de batterie 2Vdc + protection
  • 1 ou plusieurs onduleurs réseau
  • éventuellement un générateur auxiliaire (groupe électrogène...) permettant de pallier le manque de soleil les mois d'hiver.

sur une charge fonctionnant en courant alternatif AC

Eléments nécessaires pour dimensionner un système PV autonome

Afin d'étudier au mieux votre solution photovoltaïque autonome, il est primordiale de bien connaitre les consommateurs ainsi que leur mode d'utilisation afin de dimensionner au mieux le système (ni trop ni pas assez).
Il faut nous communiquer les éléments suivants :

1 - La puissance (Pa) absorbée des appareils (7w, 11W…)
2 - La tension d'alimentation des appareils (12VDC, 24 VDC, 230 VAC …).
3 - Les temps d'utilisation (ex : 8h/jour)
4 - Le lieu (car comme tout le monde le sait il y a plus de soleil à Marseille qu'à Lille => Plus de panneaux PV à Lille qu'à Marseille).

Le besoin énergétique d'un appareil correspondra au produit de la puissance absorbée et du nombre d'heure d'utilisation (Pa x Nbre Heure).

 Optimisation

  • Favoriser les appareils et éclairage à faible consommation électrique (Classe A, lampe à led ou fluo-compacte...)
  • Regrouper les appareils par tension
  • Préférer les appareils fonctionnant en courant continu de tension 12, 24, 48 VDC. Comme cela on limite les pertes de conversion en courant alternatif 230VAC (onduleur).

Etude de sytème PV autonome pour site isolé ?
